今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

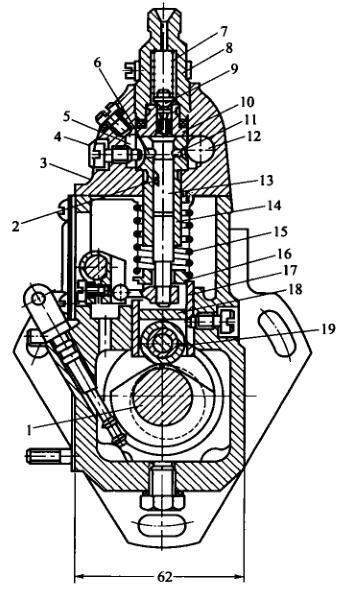

   I号喷油泵的分泵构造图

1-高压低压软管连接管; 2-很油阀; 3-很油阀球; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵压缩弹黄; 8-油门连接杆;  9-可以调节臂; 10-凸轮轴轴; 11-固定位置接盘; 12-石油管道管泵偏轴轮; 13-石油管道管泵; 15-放油螺塞; 16-手液压油泵;  17-驱动程序盘; 18-从动盘; 19-外壳; 20-滑套; 21-设定压缩弹黄; 22-油表设定内六角螺丝; 23-怠速急停开关器内六角螺丝; 24-迅速急停开关器内六角螺丝; 25-变速手柄; 26-变速压缩弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总程的主要的功效与功能是切实保障喷油展开时时间刻的精准的性，面对多缸汽油机而言的，还是要切实保障各缸喷油时时间刻的不一性。起切实保障功能的部位零件是滚珠下部分到变动垫铁上三视图的角度H。当喷真空泵轴承轴轮齿与曲轴轮齿相对性地段必要时，H越大，齿轮泵关掉进油孔的时时间刻早一些，喷油展开时时间刻也早一些。不然的话，H越小，喷油展开时时间刻越卡顿。如此要依照制定和实验室检测来定好的滚珠体事业角度H，以切实保障喷油展开时时间刻的精准的性。

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-地位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-有油阀弹黄; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵弹黄; 16-弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-滑动

  而对于多缸机，各分泵的H值应之比。的调整垫铁在喷油阀出厂设置时均已调好，没法所以调换。垫铁是用抗刮村料制作而成的并举行热整理以升高洛氏硬度，那么适用中不宜摩擦。如长时段适用后摩擦较多，可换面适用。

  喷助力泵泵体分横竖两个部分，喷助力泵上体代替重新重新安装液压泵偶件及很油阀偶件，阴道代替重新重新安装凸轮机构轴、滚轴体和输助力泵等。泵体前侧中东部还有检视窗孔，以供进行定期检查修改油阀量。下处有检视汽车机油面的检视孔。喷助力泵上体中含一点油道，与各液压泵套筒上面的方形油槽互通。方形油槽则与液压泵套筒上的进、回油孔互通。由输助力泵供来的高压油用进液压管连管接头走进油道中。油道中的柴油车发动机车车工作压力由装在回液压管连管接头内的回油阀调整，一标准要求确保在5～10kPa范围内内。液压机过低，在液压泵下进行时，柴油车发动机车车无法十分迅速用进油孔走进液压泵上半部油腔。当剩余油过量而使液压机增大时，很多的柴油车发动机车车会顶开回油阀流入了柴油车发动机车车细滤器中。
